ภาพกิจกรรม





 Clip VIDEO (คลิปวีดีโอ) จากกิจกรรม




คลิปวีดีโอ ตอนที่ 1 ขั้นตอนการทำกังหันลม
ขั้นตอน การเตรียมพื้นที่ติดตั้งกังหันลม, ทำเสา, โครงใบพัด
คลิกที่ปุ่ม Play เพื่อดูครับ


คลิปวีดีโอ ตอนที่ 2 ทำใบพัดกังหันลมขนาดใหญ่
ขั้นตอน การทำใบพัด เคลื่อนย้ายเสาไปติดตั้ง
คลิกที่ปุ่ม Play เพื่อดูครับ


คลิปวีดีโอ ตอนที่ 3 ติดตั้งเสา ติดตั้งใบพัด เสร็จสิ้น
วัดป่าสามัคคีธรรม ต.ภูเหล็ก อ.บ้านไผ่ จ.ขอนแก่น (บ้านเกิด)
คลิกที่ปุ่ม Play เพื่อดูครับ


* หากต้องการดูภาพใหญ่ๆ ชัดๆ ให้คลิกที่รูปภาพนั้นๆ

กลับไปหน้าหลักเพื่อดูกิจกรรมอื่นๆ

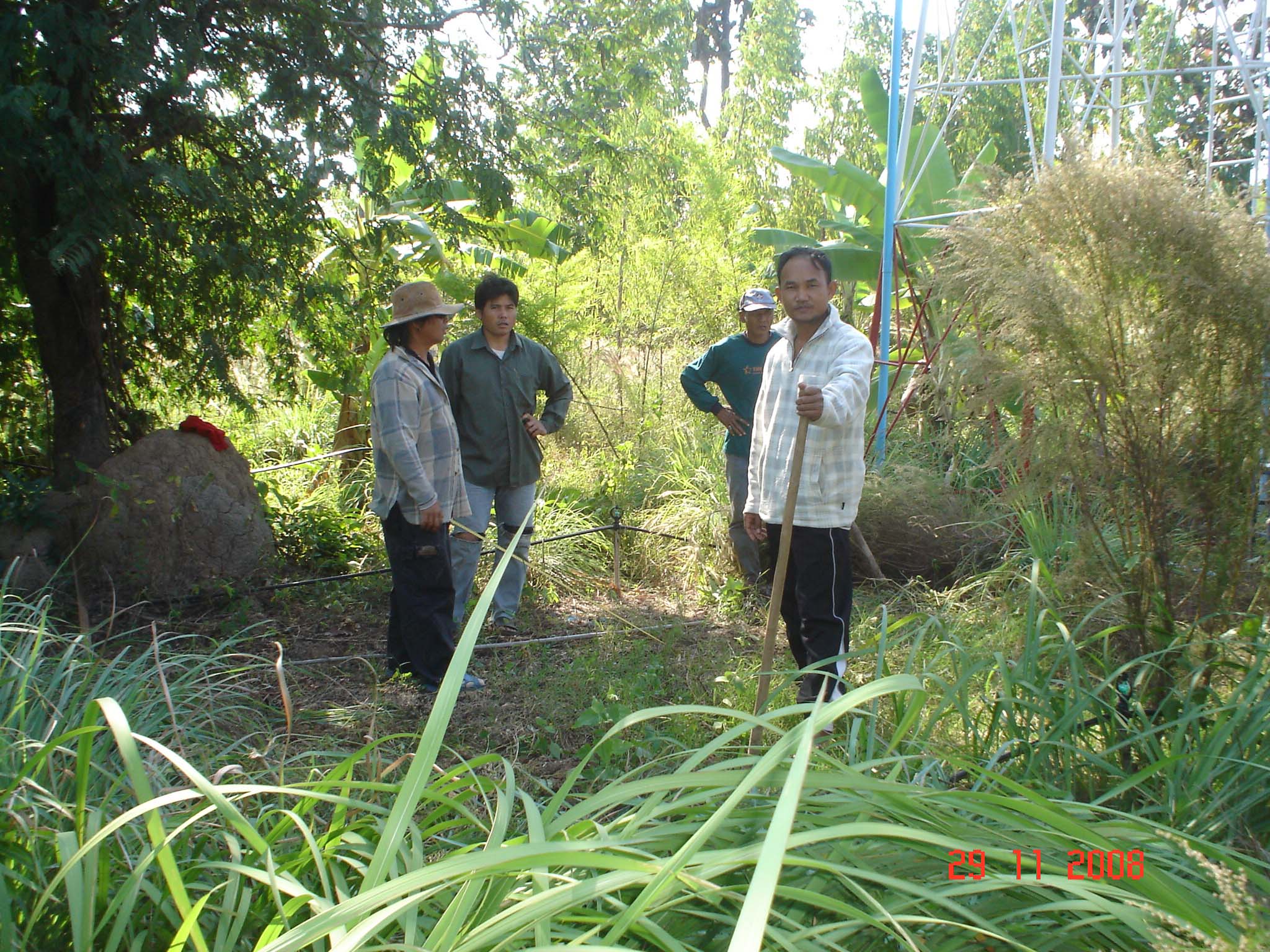

29/11/2551 ดูพื้นที่สำหรับติดตั้งเสากังหันลมครับ ผมจ้างคนงานและช่างรวม 6 คนมาช่วยทำกังหันตัวนี้ ทำคนเดียวไม่ไหวครับ เพราะเป็นงานใหญ่มาก กังหันลมตัวนี้เป็นกังหันที่ใหญ่ที่สุดที่ผมเคยทำ

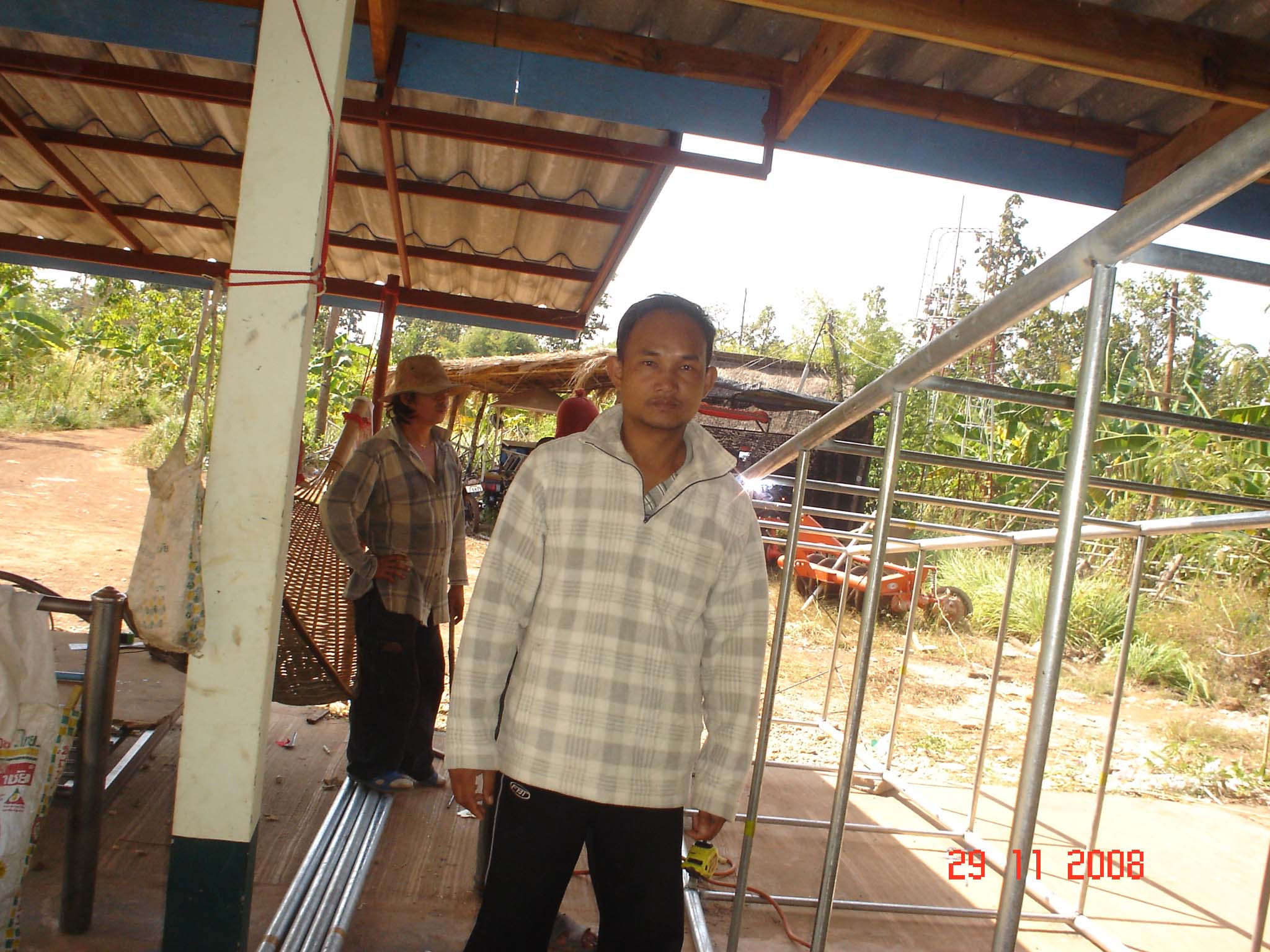

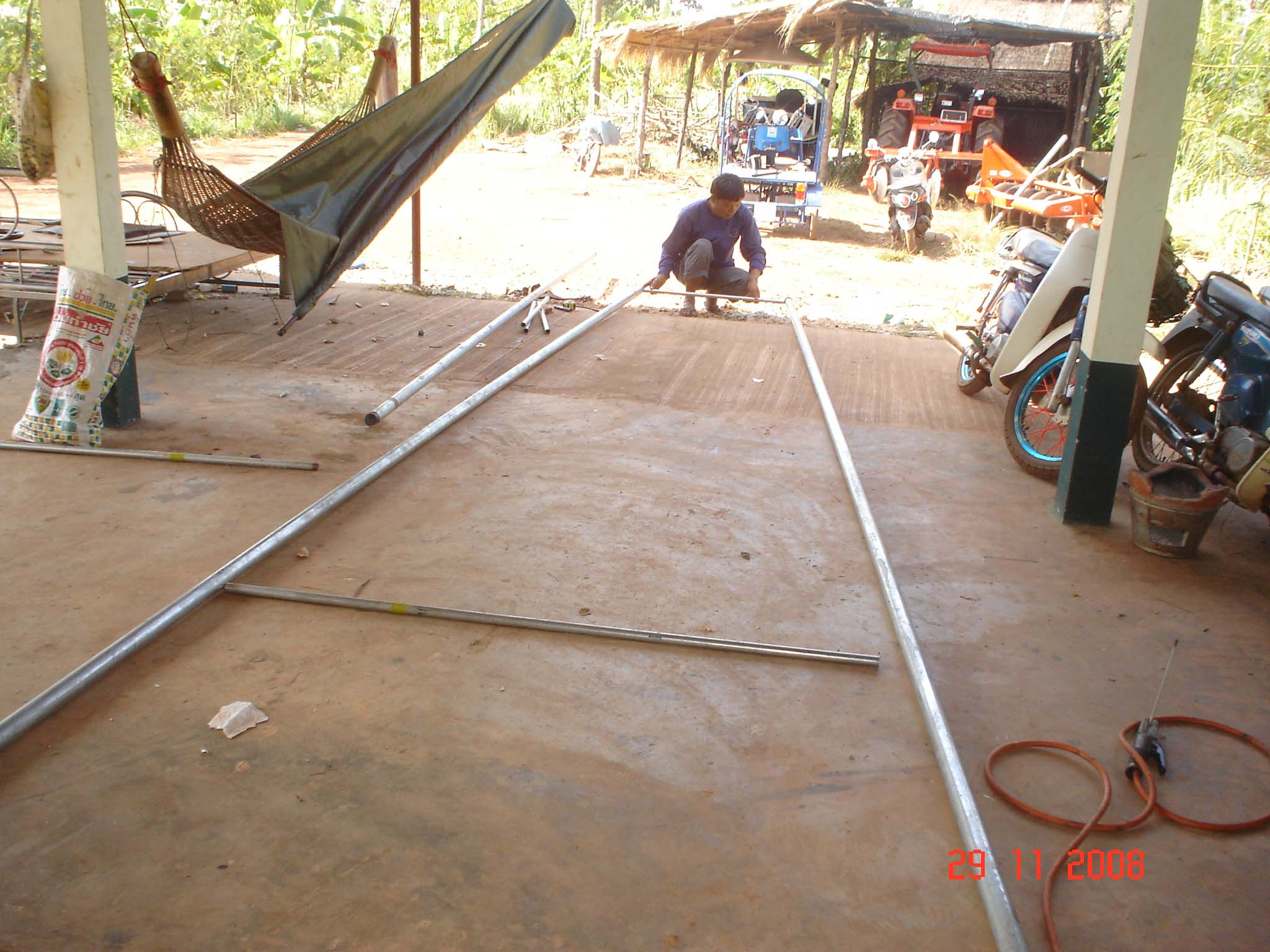

29/11/2551 เริ่มตัดเหล็ก วางโครงร่าง อันดับแรกทำเสาก่อนครับ เฉพาะเสานี้ก็ใช้เหล็กจำนวนมากครับ เสา 4 ต้นสูง 9 เมตร ฐานเสากว้าง 2 เมตรครับ


29/11/2551 โครงเสานี้ต้องแข็งแรงรับน้ำหนักและแรงเหวี่ยงได้มากครับ เพราะใบพัดของกังหันลมตัวนี้ใหญ่และยาวมากครับ  กังหันลมตัวนี้เป็น กังหันลมแบบแกนตั้ง ครับฉะนั้นต้องมีเสาที่แข็งแรง

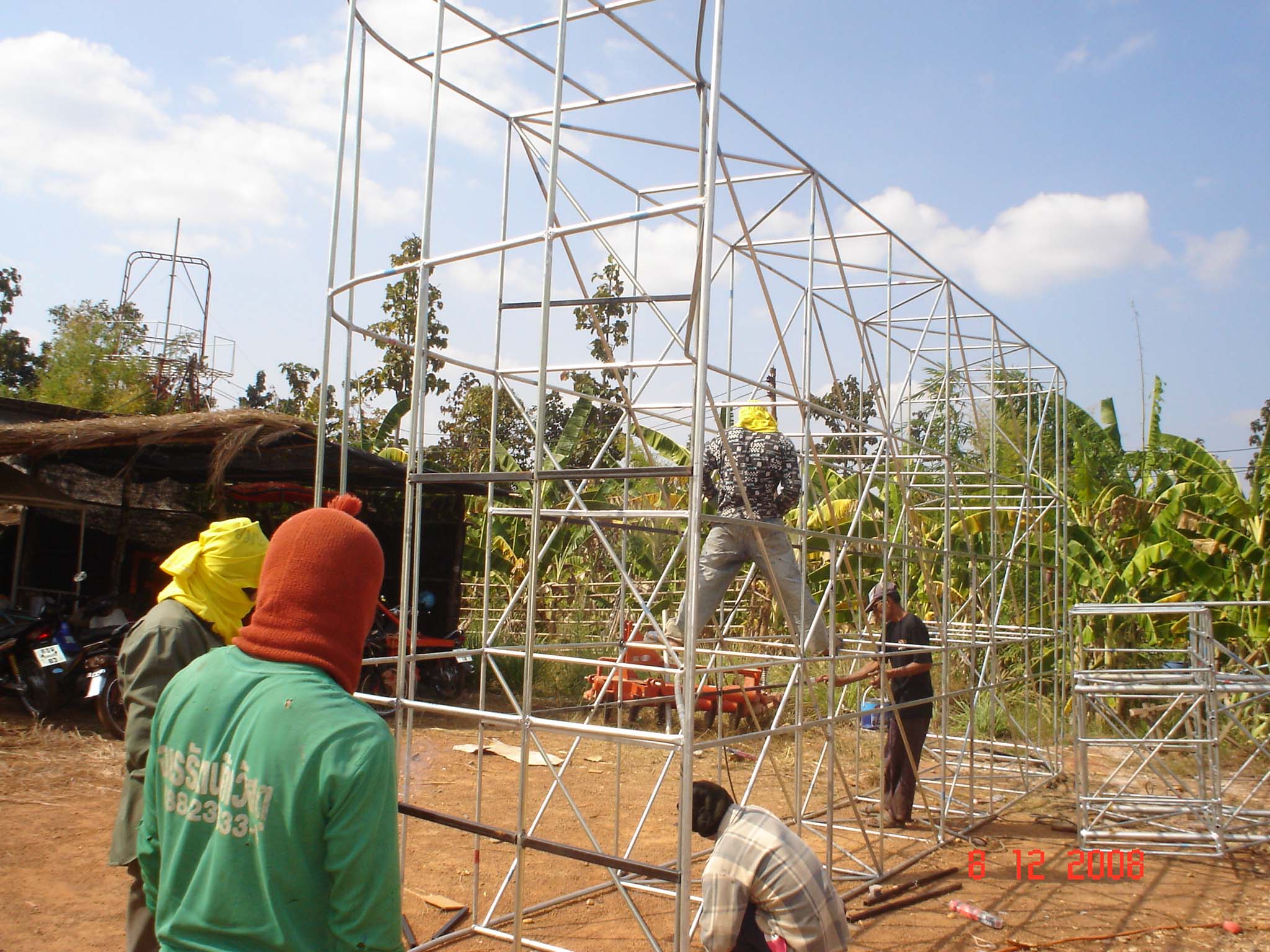

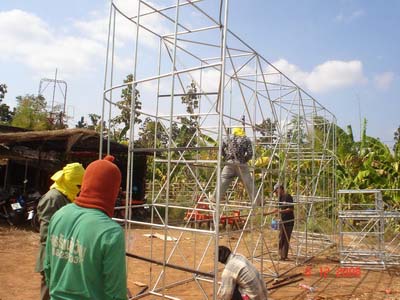

08/12/2551 รูปร่าง โครงร่างของใบพัดกังหันลมแบบแกนตั้งครับ ใหญ่มากครับ ยาว 10 เมตร สูง 3.5 เมตร ใช้แป๊บประปาอย่างหนาทำเป็นโครง

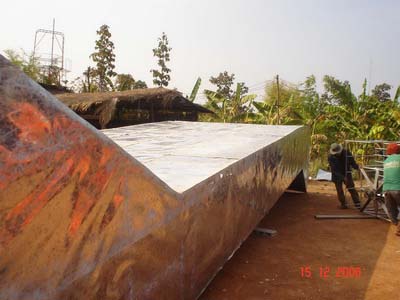

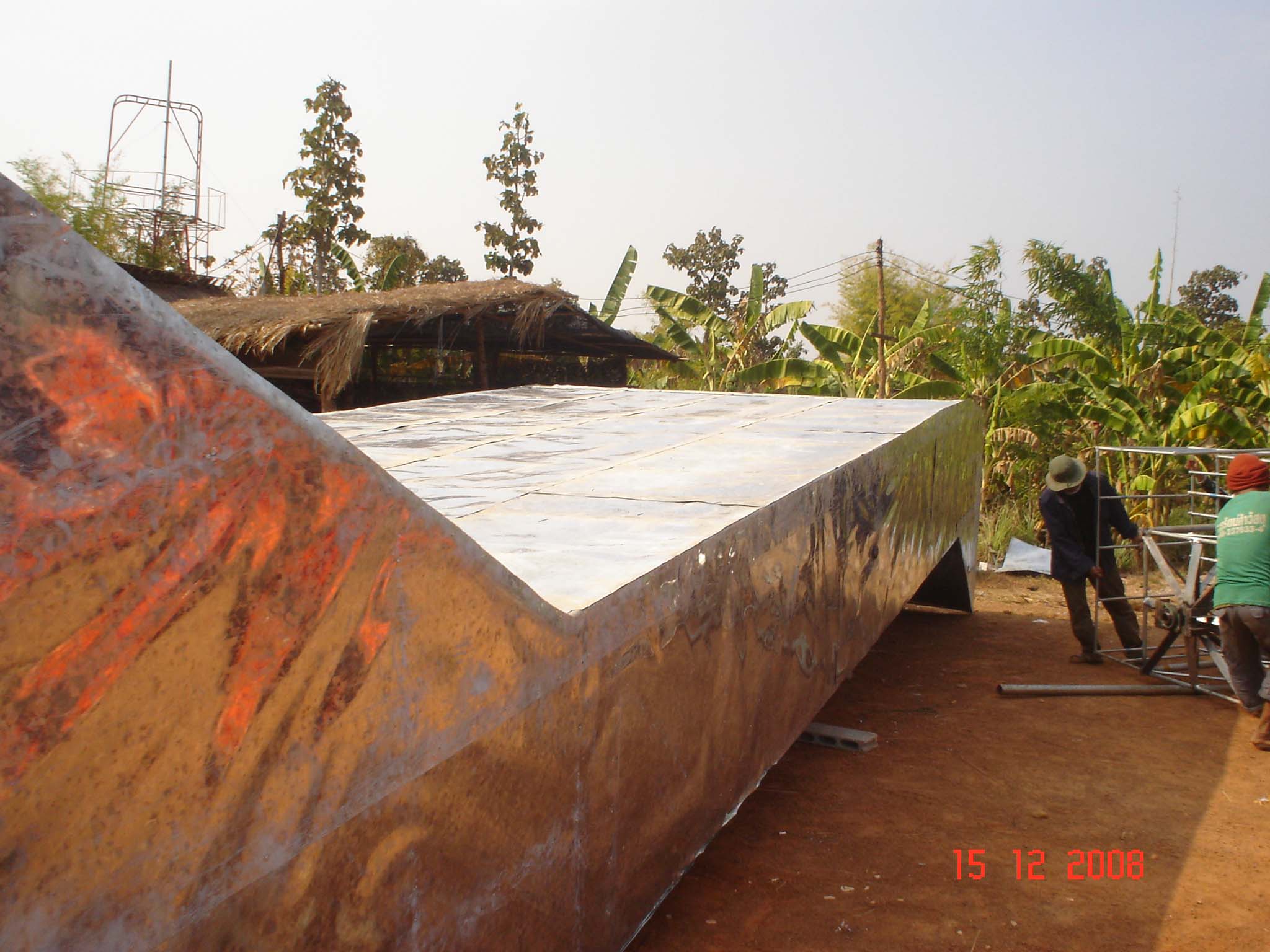

15/12/2551 ใช้สังกะสีปิดโครงเหล็กเพื่อให้ใบพัดด้านลม ใบพัดขนาดใหญ่ต้องทำให้แน่นและแข็งแรงรับแรงปะทะได้มาก อีกอย่างถ้าทำไม่ดีเวลาลมตีใบพัดสังกะสีจะทำให้เกิดเสียงดังมากครับ

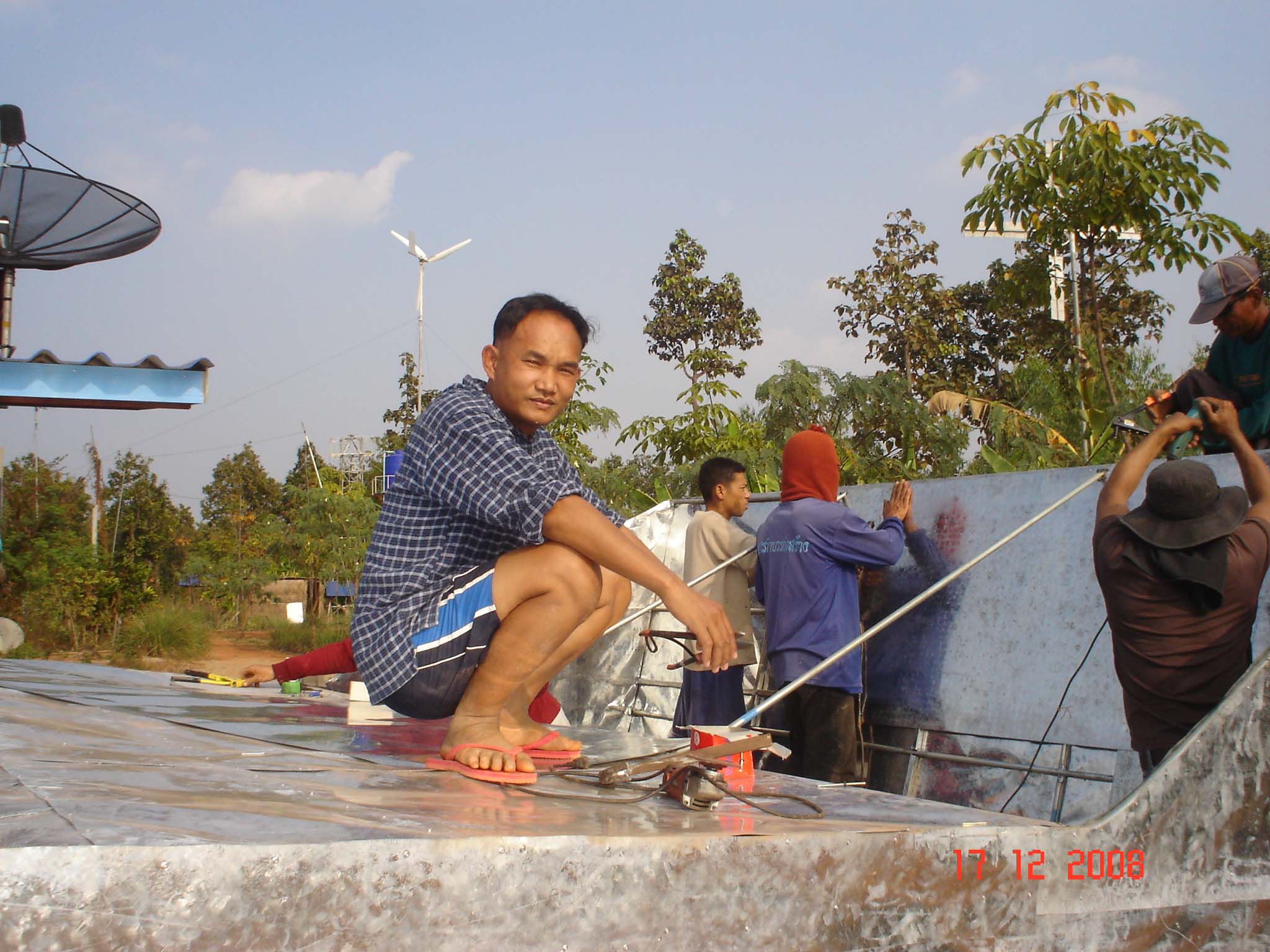

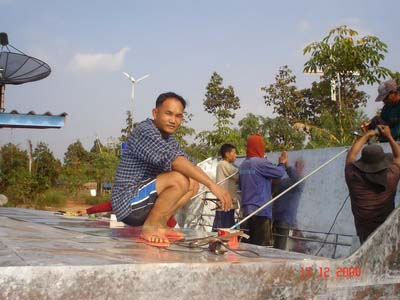

17/12/2551 ออกแบบ ควบคุมงานทุกขั้นตอนด้วยตนเองครับ กังหันลมตัวนี้เป็นตัวใหญ่ที่สุดที่ผมเคยทำมา ใช้เหล็กเยอะมาก ใช้สังกะสีในการทำใบพัดถึง 70 แผ่น (สังกะสี 3x8 ฟุต เบอร์ #33)

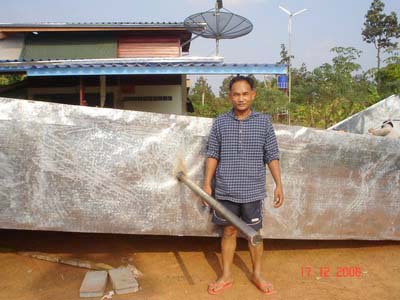

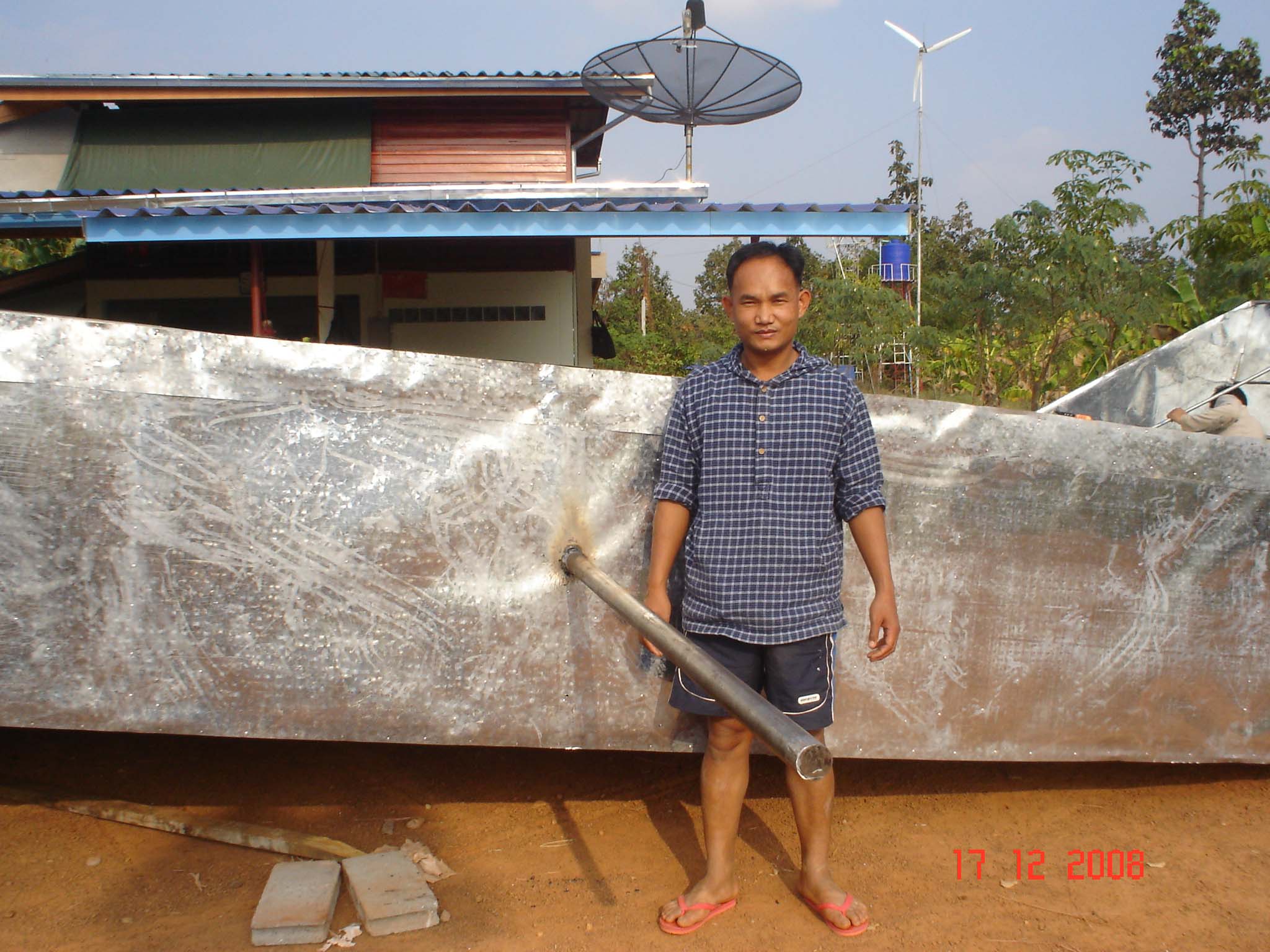

17/12/2551 เหล็กที่โผล่ออกมาคือเพลาที่ติดกับใบพัดครับ เพลาที่จะเอาไปตั้งในแนวดิ่งกับเสา นี้เรียกว่ากังหันลมแบบแกนตั้งครับ พอใบพัดหมุนเพลาก็หมุน พอเพลาหมุนเราก็เอาพลังงานที่ได้จากเพลาไปใช้ขับเคลื่อนมูเล่ย์และปั่นไฟต่อไป คือ เปลี่ยนพลังงานกลเป็นพลังงานไฟฟ้า พลังงานกลในที่นี้คือพลังงานที่ได้จากลมตามธรรมชาติครับ

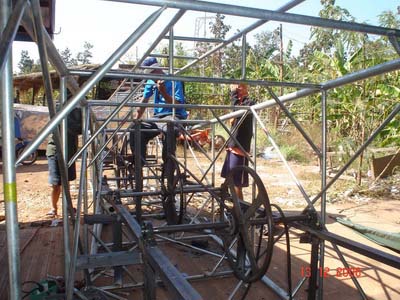

13/12/2551 ภาพนี้เป็นเสากังหัน กำลังติดตั้งมูเลย์ขนาด 22" และ 4" เพลาขนาด 1 1/4 (นิ้วสอง) ทดรอบเพื่อให้หมุนเร็วขึ้น (เพิ่มความเร็วรอบ) ใช้สายพานเป็นตัวฉุดมูเลย์ แรงฉุดของใบพัดขนาดใหญ่ที่มีแรงมหาศาลจะฉุดมูเลย์ตามลำดับ จุดสุดท้ายของมูเลย์ (ตัวต่ำสุด) จะหมุนเร็วที่สุด

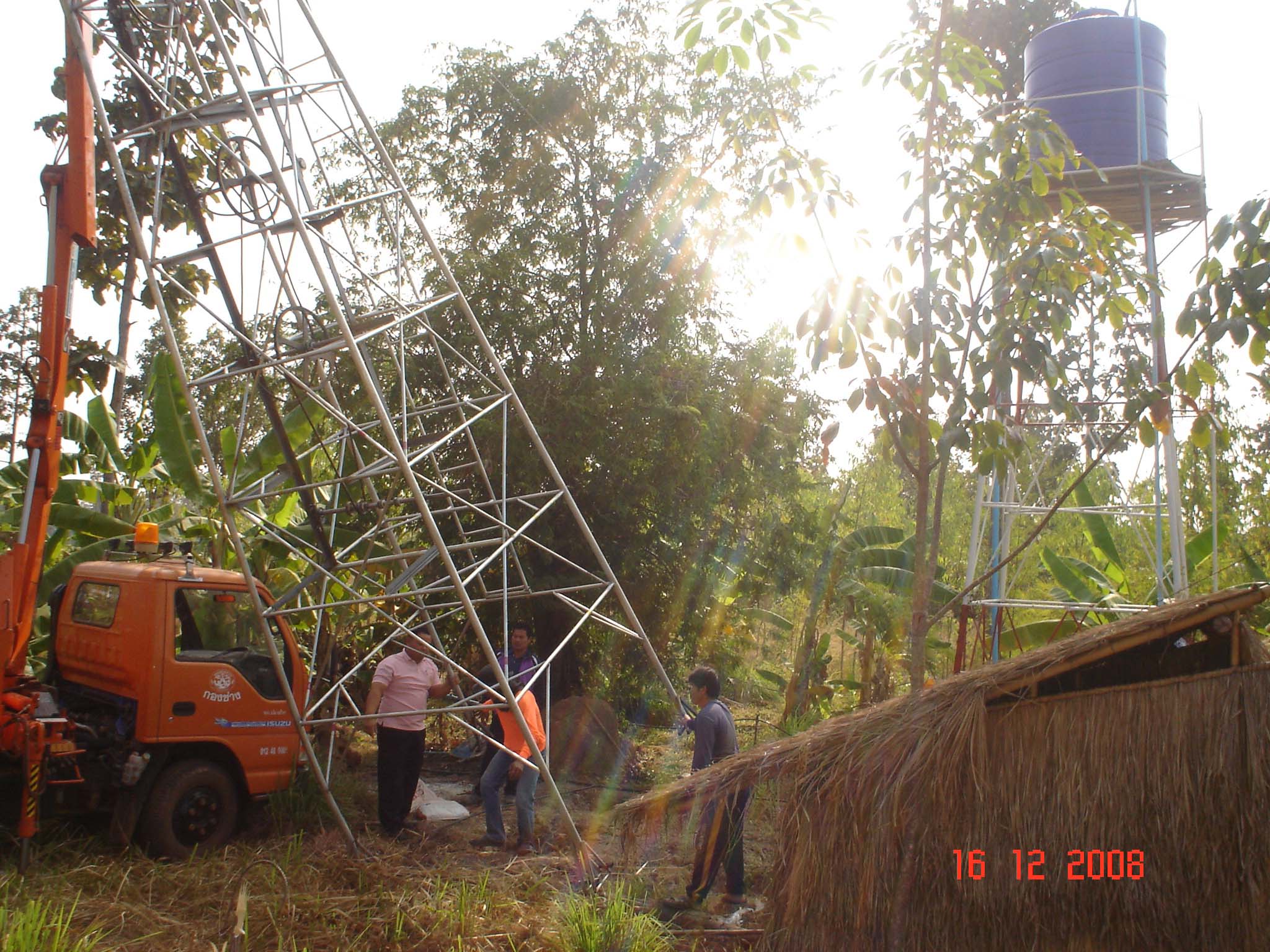

16/12/2551 วันนี้ติดตั้งเสากังหันลมแบบแกนตั้งครับ ได้รับความอนุเคราะห์จาก เทศบาลตำบลปลาปาก โดยท่านนายกเทศมนตรี นายวิทยา ศรีธิราช  สั่งให้เอารถกระเช้ามาช่วยยกเสากังหัน ขอขอบคุณ ณ โอกาสนี้ครับ

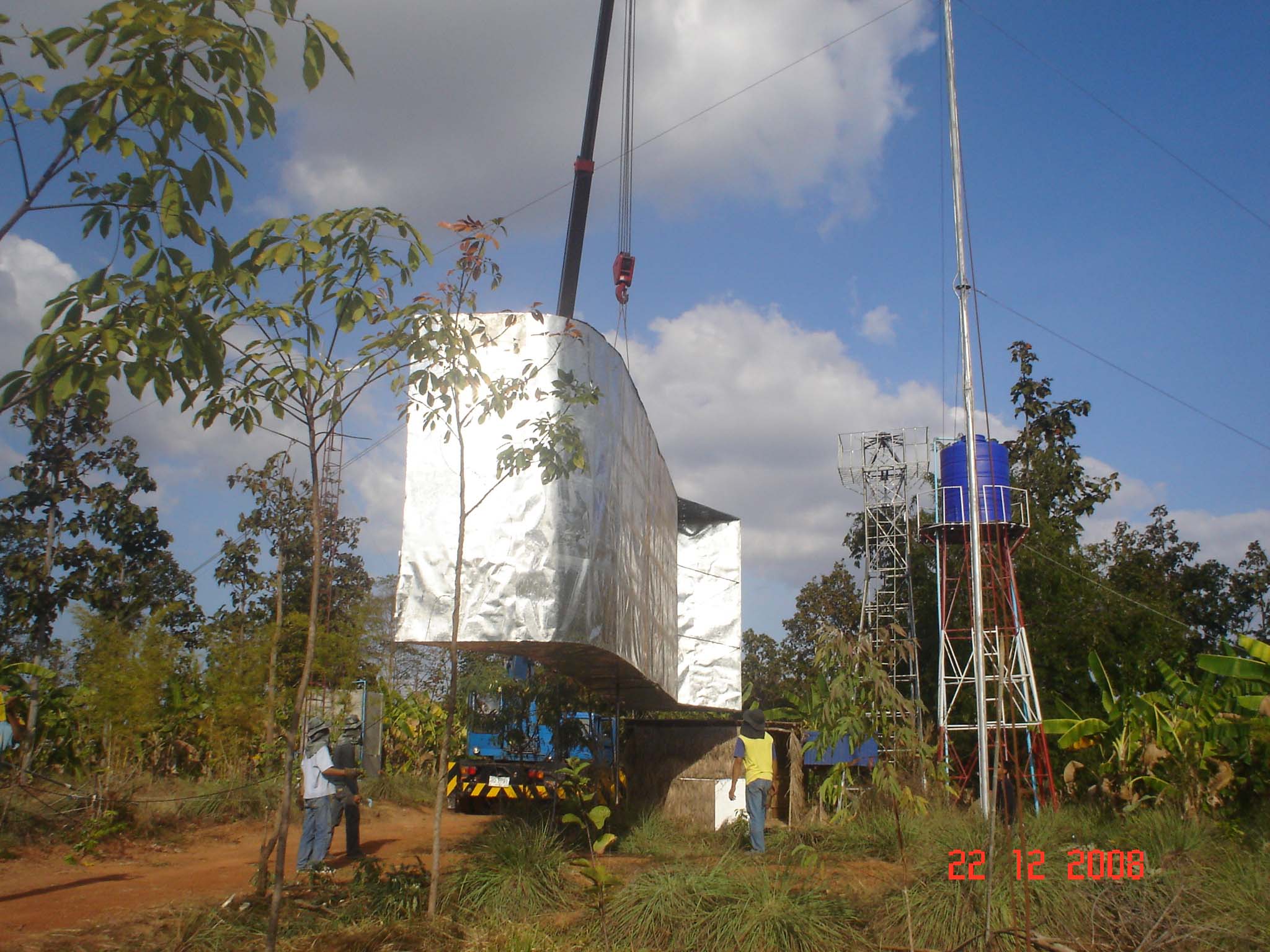

22/12/2551 วันนี้ยกใบพัดกังหันลมครับ ต้องใช้รถยก (จ้างในราคา 6,000 บาท) มายก เพราะหนักมาก วันนี้อากาศดี แต่มีลมค่อนข้างแรง ทำให้ยกพัดใบลำบากนิดหน่อย เริ่มยก 14.00 น. เสร็จในเวลาประมาณ 17.00 น. ใช้เวลา 3 ชั่วโมง

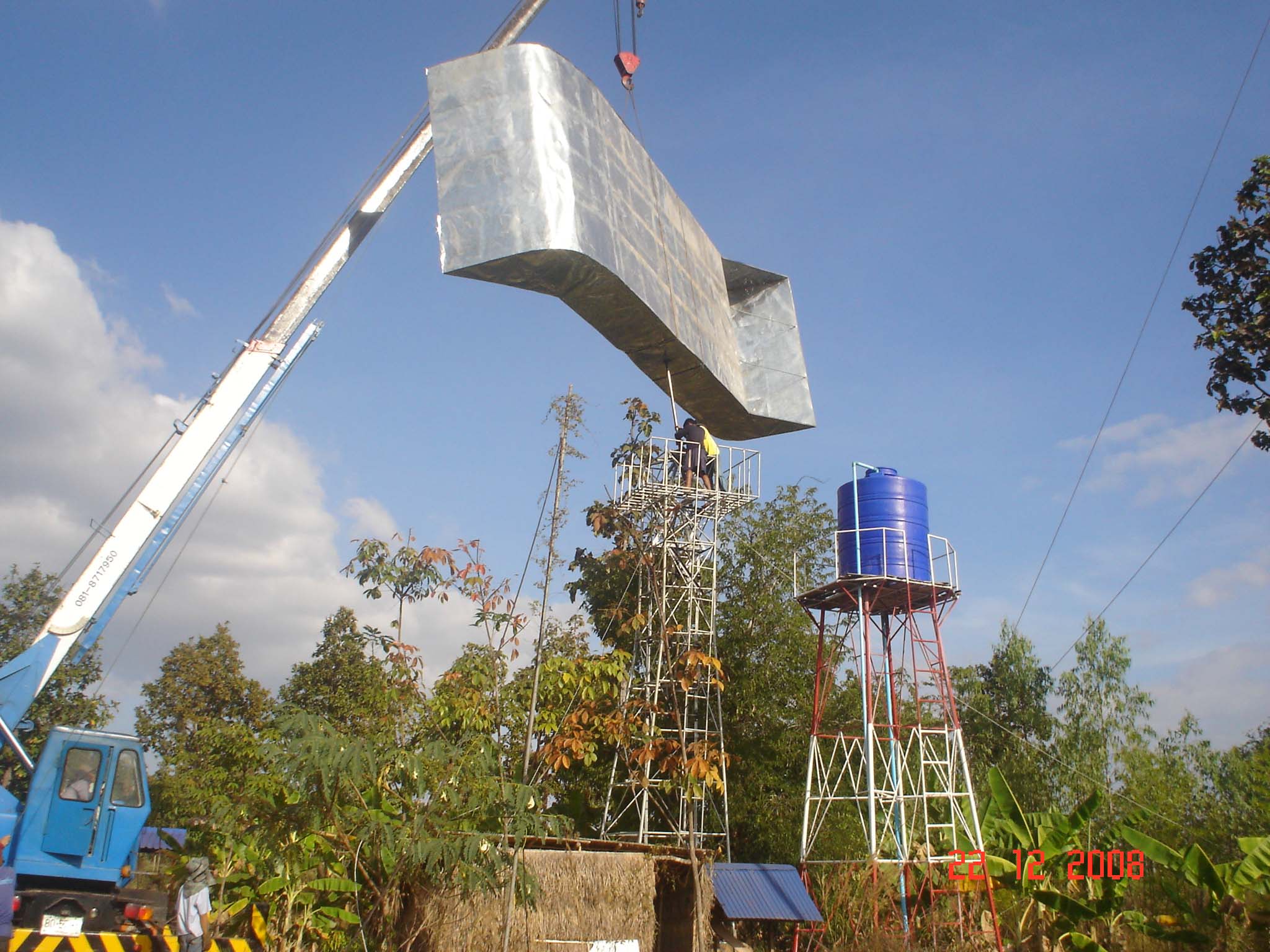

22/12/2551 เสากังหันสูง 9 เมตร ใบกังหันสูง 3.5 เมตร กว้าง 10 เมตร รวมความสูงทั้งเสาและใบพัด 12.5 เมตร ในภาพรถกำลังยกใบพัดขึ้นเพื่อให้แกนใบพัดที่ใช้เพลาขนาด 2" สูง 2 เมตร เสียบเข้ากับรูลูกปืน (ตุ๊กตา) บนเสากังหัน

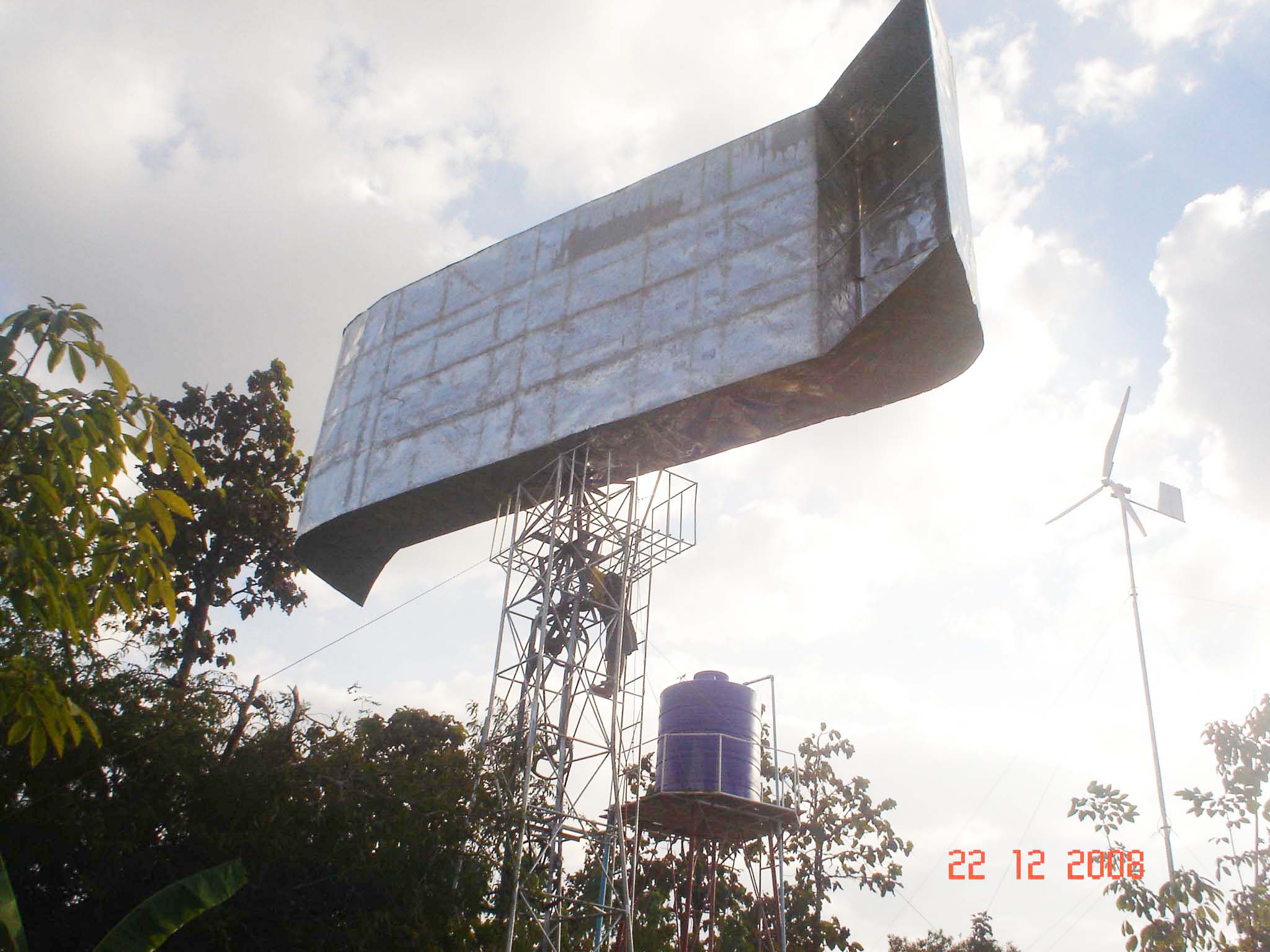

22/12/2551 การติดตั้งใบพัดเสร็จสมบูรณ์ครับ ต่อไปก็จะติดตั้งอุปกรณ์เพื่อเอาพลังงานจากแกน (เพลา) ใบพัดมาใช้ประโยชน์ต่อไป ซึ่งแกนใบพัดที่หมุนที่ได้จากพลังงานลมที่มีแรงบิดสูงมากครับ ลมมานิดเดียวใบพัดก็หมุนทันที หมุนไม่เร็วครับแต่แรงมากๆ งานต่อไปคือคำนวณการทดรอบและแรงที่ได้มาทำประโยชน์ เช่น ปั่นไฟฟ้า (ผลิตไฟฟ้า) หรือ ชัก โยก น้ำจากบ่อบาดาลได้ดินขึ้นมาใช้

เวลาผ่านไป 2 เดือนพอดี เกิดอะไรขึ้น เมื่อถึงวันที่ 22 กุมภาพันธ์ 2552

คลิปวีดีโอ ตอนที่ 1 เมื่อกังหันลมของผมเจอพายุหนัก ทั้งฝน ทั้งพายุ ลูกเห็บ
คลิกที่ปุ่ม Play เพื่อดูครับ

คลิปวีดีโอ ตอนที่ 2 โอ้!!! กังหันลมของเรา
คลิกที่ปุ่ม Play เพื่อดูครับ

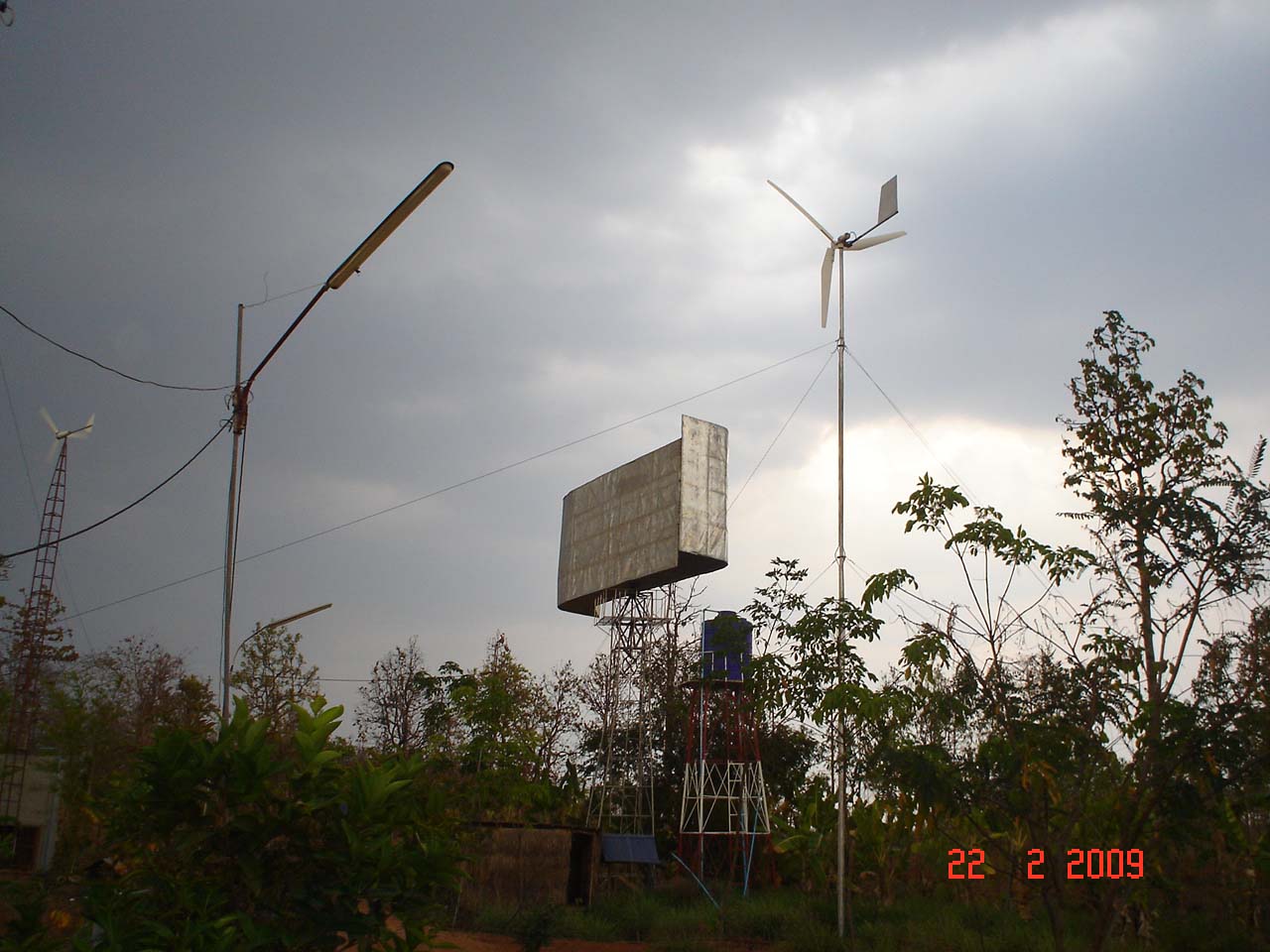

22/02/2552 ภาพถ่ายก่อนจะมีลมพายุ ฝน ลูกเห็บมาไม่ถึง 10 นาที ท้องฟ้าเริ่มมืดแล้ว ขณะนี้เวลา 16.30 น. คิดว่าวันนี้ฝนต้องตกหนักแน่ๆ จากที่ไม่เคยเห็นฝนตกมาแล้วหลายเดือน

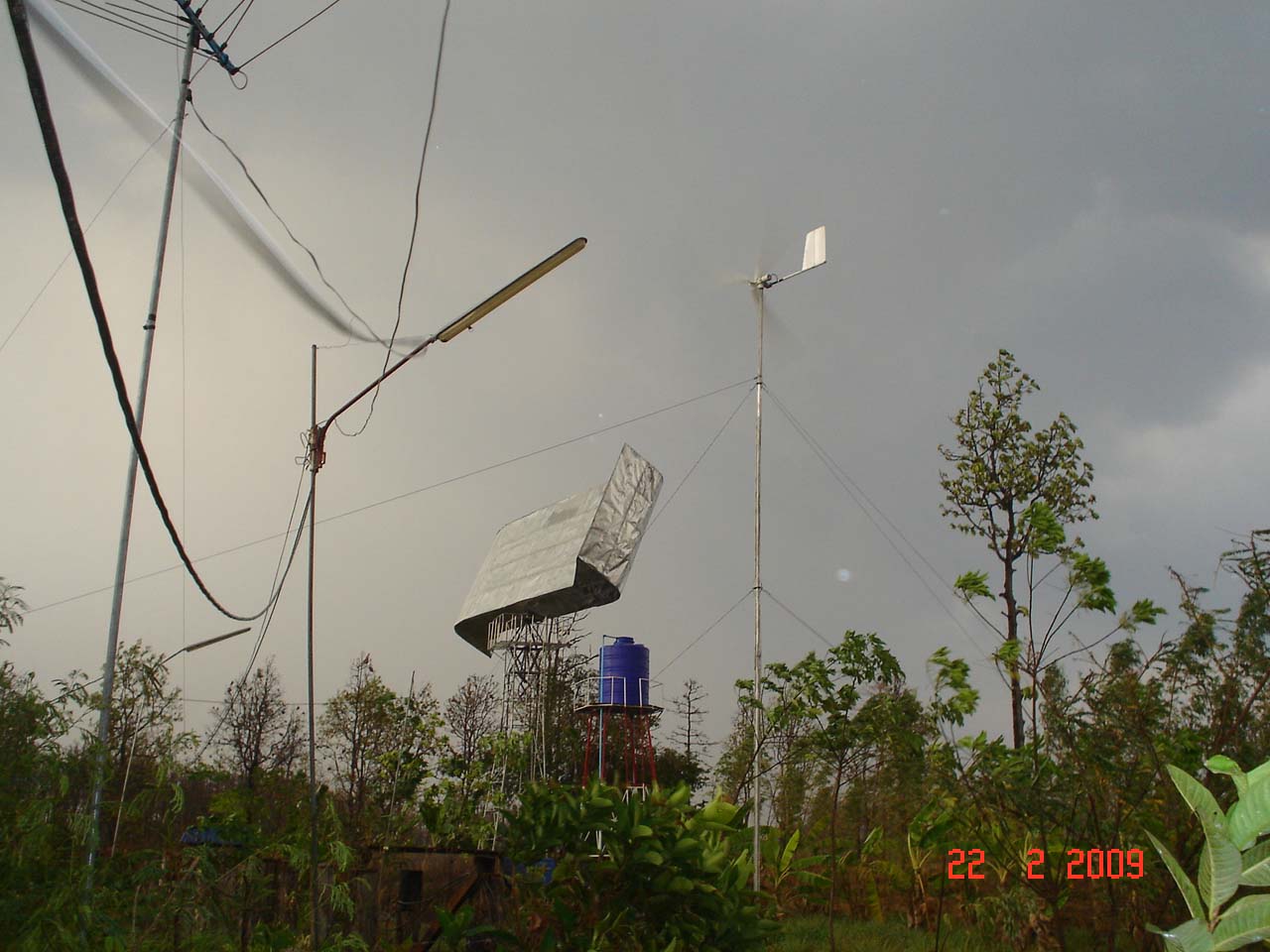

22/02/2552 เป็นฝนครั้งแรกในปีนี้ครับ ก่อนฝนจะมามีลมพายุแรง กังหันตัวบน (ตัวบน) ก็หมุนรับลมได้ดี คิดว่าคงไม่มีปัญหา แต่ตัวใหญ่ (ตัวล่าง) เริ่มเสียศูนย์ เพลา (แกน) เริ่มคดงอ เพราะทานแรงลมไม่ไหว โอ้ !! ทำไมเป็นเช่นนี้

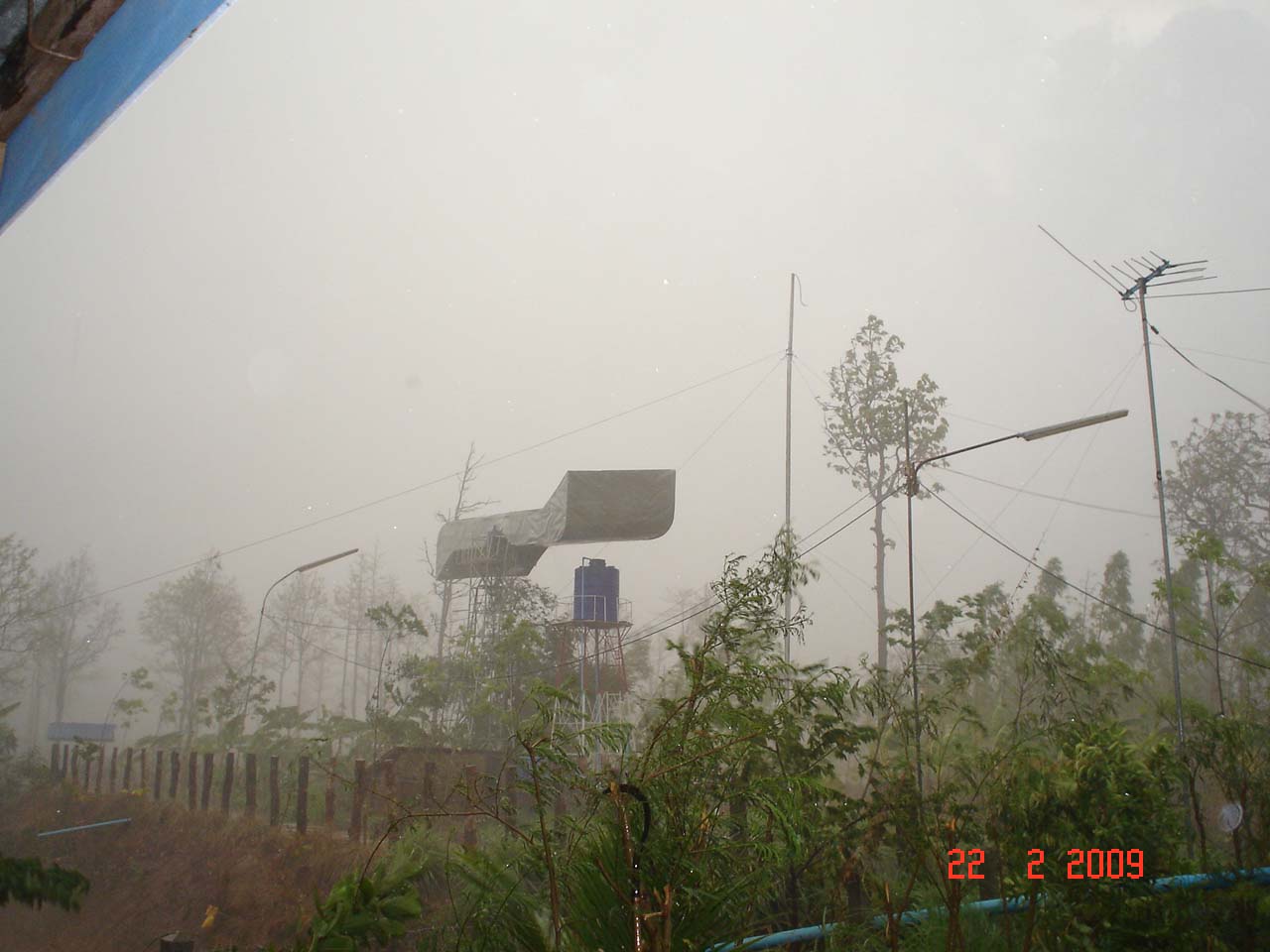

22/02/2552 ลมและฝนหยุดไปพักหนึ่ง แล้วก็มาอีกรอบ คราวนี้หนักกว่ารอบแรก พายุแรงมาก ทั้งลูกเห็บ ทั้งฝน ททั้งฟ้าร้อง ฟ้าแลบ ฟ้าผ่า มาแบบถลุ่มทลาย ไม่เคยเจอพายุฝนที่แรงขนาดนี้เลย สังเกตไหมครับว่ามีอะไรหายไป กังหันตัวบนของผมหายไปแล้ว มันหล่นลงพื้นไปแล้ว ผมยังไม่กล้าไปดู เพราะกลัวฟ้าผ่า และลูกเห็บหล่นใส่หัว เสียดายก็เสียดายแต่ห่วงชีวิตมากกว่า ไม่ตายเราก็ทำใหม่ได้
22/02/2552 ลูกเห็บครับ ตกลงมาจากท้องฟ้า พื้นดินขาวเต็มไปลูกเห็บ ทั้งก้อนใหญ่ก้อนเล็ก จนเกือบหลังคาบ้านผมจะทะลุ วันนี้ผมเสียกังหันไป 2 ตัว ลงทุนไปเยอะพอสมควรครับ ไม่อยากพูดถึงเรื่องเงินงบประมาณ ท่านที่เป็นนักประดิษย์คงพอรู้กันอยู่ว่าเป็นเงินหลักไหน แต่ผมมีความสุขที่ได้ทำครับ
